تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: QiaoDa
إصدار الشهادات: ISO
رقم الموديل: DN500
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: negotiated price
تفاصيل التغليف: التشاور مع العملاء
وقت التسليم: 15 كلمة يوم
شروط الدفع: T/T
القدرة على العرض: 100 وحدة شهريا
الحجم: |
1/2 بوصة - 48 بوصة |
نطاق الحرارة: |
-29 درجة مئوية إلى 538 درجة مئوية |
اتصالات النهاية: |
ذات حواف، ملولبة، لحام بعقب، لحام المقبس |
معدل التسرب: |
1% - 3%. |
بيئة الضغط: |
الضغط الجوي |
النوع: |
صمام فراشة |
وسط قابل للتطبيق: |
غاز المداخن الصناعي |
القطر الاسمي: |
DN100-DN3000 |
العملية: |
يدوي أو كهربائي أو هوائي |
المواد: |
الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ، البرونز |
درجة حرارة العمل: |
100-500 |
بلد المنشأ: |
الصين |
السمة: |
تنظيم غاز المداخن |
الحجم: |
1/2 بوصة - 48 بوصة |
نطاق الحرارة: |
-29 درجة مئوية إلى 538 درجة مئوية |
اتصالات النهاية: |
ذات حواف، ملولبة، لحام بعقب، لحام المقبس |
معدل التسرب: |
1% - 3%. |
بيئة الضغط: |
الضغط الجوي |
النوع: |
صمام فراشة |
وسط قابل للتطبيق: |
غاز المداخن الصناعي |
القطر الاسمي: |
DN100-DN3000 |
العملية: |
يدوي أو كهربائي أو هوائي |
المواد: |
الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ، البرونز |
درجة حرارة العمل: |
100-500 |
بلد المنشأ: |
الصين |
السمة: |
تنظيم غاز المداخن |

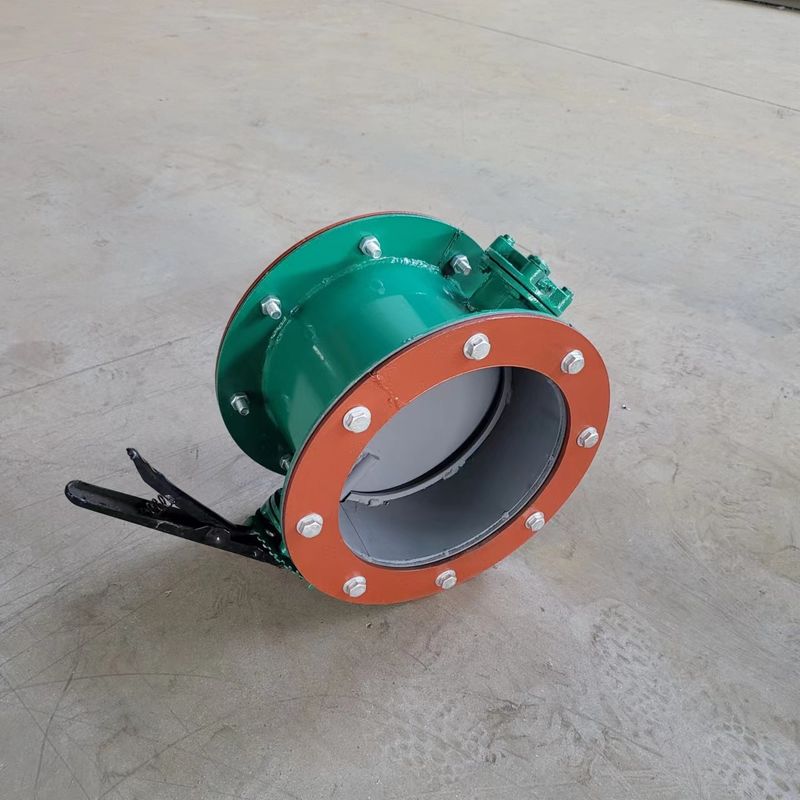

صمام فراشة من الفولاذ المقاوم للصدأ فراشة يدوية
1. مقدمة
صمام الفراشة هو هيكل بسيط للصمام المنظم، ولكن يمكن استخدامه أيضًا للتحكم في تبديل وسائط خط أنابيب الضغط المنخفض. صمام فراشة التهوية هو نوع من صمامات الفراشة غير المغلقة. المنتجات الرئيسية: صمام فراشة تهوية كبير، صمام فراشة تهوية كهربائي، معدل تسرب 0، صمام فراشة تهوية مقاوم للانفجار.
2. مبدأ العمل
ينقسم صمام فراشة التهوية إلى محرك يدوي وكهربائي، ويمكن تشغيله بواسطة محرك أو محرك توربيني، بحيث تكون لوحة الفراشة في نطاق 90 درجة من الدوران الحر لتحقيق غرض الفتح والإغلاق أو تنظيم تدفق الوسائط.
3. المواصفات
| اسم المنتج | صمام فراشة للتهوية | العلامة التجارية للمنتج | تشياودا | ||||||||||
| تصنيف المنتج | صمام المداخن | الضغط الاسمي | الضغط الجوي | ||||||||||
| مادة المنتج | الكربون الصلب أو الفولاذ المقاوم للصدأ | حجم المنتج | وفقا للرسم | ||||||||||
| عيار المنتج | DN300-2000 | وزن المنتج | وفقا للرسم | ||||||||||
| رقم الموديل | القطر | 0 | د | د. | ب | ل | ر | د | د | رقم ثقب الترباس (ن) |
|||
| (مم) | |||||||||||||
| D04101 | 100 | 195 | 100 | 160 | 80 | 177 | 14 | φ15 | 14 | 4 | |||
| DD4102 | 150 | 250 | 150 | 215 | 238 | 17×17 | |||||||
| D04103 | 200 | 305 | 200 | 270 | 270 | 16 | 8 | ||||||
| D04104 | 250 | 365 | 260 | 330 | 90 | 300 | 12 | ||||||
| D04105 | 300 | 430 | 310 | 385 | 180 | 342 | 18 | ||||||
| DD4106 | 350 | 480 | 360 | 435 | 367 | ||||||||
| DD4107 | 400 | 535 | 410 | 490 | 392 | 20 | 18 | ||||||
| D04108 | 450 | 585 | 460 | 540 | 417 | ||||||||
| DD4109 | 500 | 645 | 520 | 600 | 447 | ||||||||
| 00410 | 600 | 745 | 620 | 700 | 497 | 16 | |||||||
| D04111 | 700 | 850 | 710 | 800 | 260 | 570 | 22 | 32×32 | |||||
| DD4112 | 800 | 950 | 810 | 900 | 620 | 20 | |||||||
| 004113 | 900 | 1050 | 910 | 1000 | 670 | ||||||||
| D04114 | 1000 | 1150 | 1010 | 1100 | 720 | 22 | |||||||
| DD4115 | 1100 | 1250 | 110 | 1200 | 300 | 790 | 24 | ||||||
| DD4116 | 1200 | 1350 | 1210 | 1300 | 840 | ||||||||
| DD4117 | 1300 | 1450 | 1310 | 1400 | 890 | 24 28 |
|||||||
| DD4118 | 1400 | 1550 | 1410 | 1500 | 940 | ||||||||
